پاسخ سریع و مستقیم (AEO): تفاوت اصلی چیلر هوا خنک و آب خنک در شیوه دفع حرارت مبرد است. چیلر هوا خنک با فن و هوای آزاد حرارت را خارج می‌کند و به آب نیازی ندارد؛ بنابراین برای اقلیم‌های کم‌آب ایران و پروژه‌های بدون موتورخانه وسیع ایده‌آل است. چیلر آب خنک با آب برج خنک‌کننده کار می‌کند و راندمان ترمودینامیکی (COP) بالاتری دارد، اما مستلزم مصرف مداوم آب، اسیدشویی منظم و فضای موتورخانه است.
انتخاب بین چیلر هوا خنک (هوایی) و چیلر آب خنک (آبی) یکی از حیاتی‌ترین تصمیم‌ها در طراحی تأسیسات مکانیکی هر پروژه ساختمانی، تجاری یا صنعتی است. با توجه به چالش‌های جدی اقلیمی نظیر بحران آب، سختی بالای آب شهری در اکثر شهرهای ایران و نوسانات هزینه برق، انتخاب اشتباه می‌تواند بار مالی سنگینی برای نگهداری یا قبوض مصرفی ساختمان به همراه داشته باشد.
در این راهنمای مهندسی، این دو سیستم مرکزی را بر اساس راندمان واقعی، هزینه‌های جاری و تطابق با شرایط اقلیمی مناطق مختلف کشور بررسی و مقایسه می‌کنیم تا بهترین گزینه را برای پروژه خود انتخاب نمایید.
تفاوت ساختار فنی و نحوه دفع حرارت مبرد
پاسخ مستقیم: چیلر هوا خنک از کندانسور فین و لوله با فن‌های محوری برای پرتاب گرما به جو استفاده می‌کند، در حالی که چیلر آب خنک از کندانسور پوسته و لوله بهره برده و حرارت مبرد را ابتدا به آب منتقل و سپس آن را راهی برج خنک‌کننده (Cooling Tower) می‌کند.
در چرخه تبرید تراکمی، مبرد داغ خروجی از کمپرسور باید در کندانسور خنک و تقطیر شود. روش دفع این گرما مبنای تمایز این دو سیستم است:

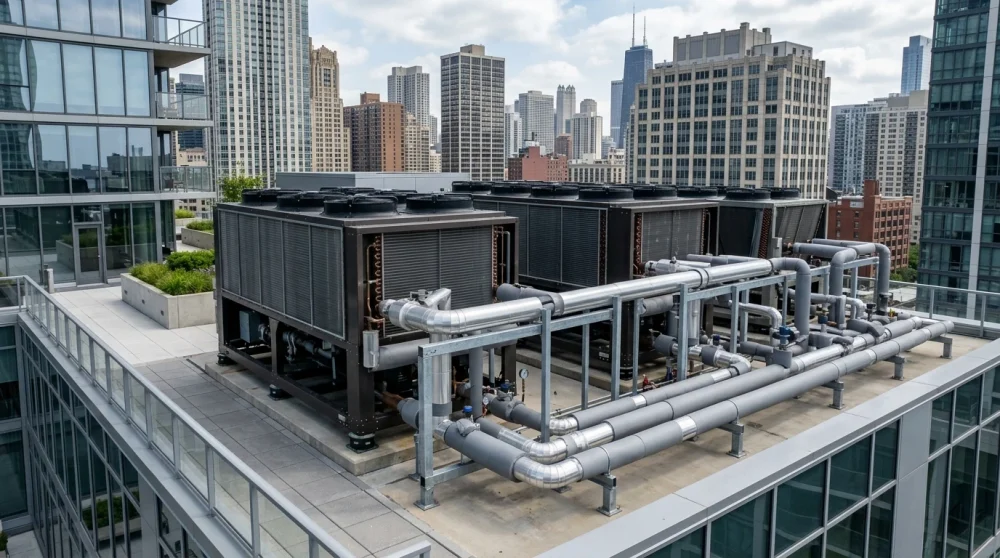

- چیلر هوا خنک (Air-Cooled Chiller): این چیلر به صورت یکپارچه (Package) ساخته می‌شود. جریان هوای محیط به کمک فن‌های محوری بزرگ از روی لوله‌های مسی و فین‌های آلومینیومی عبور کرده و حرارت گاز مبرد را مستقیماً به هوای باز منتقل می‌کند. این سیستم کاملاً بی‌نیاز از هرگونه مدار آب خنک‌کاری است.
- چیلر آب خنک (Water-Cooled Chiller): کندانسور این دستگاه از نوع مبدل پوسته و لوله (Shell & Tube) است. آب خنک از برج خنک‌کننده وارد مبدل شده، حرارت مبرد را جذب کرده و مجدداً به برج برمی‌گردد تا از طریق تبخیر، خنک شود. این مدار علاوه بر چیلر، به برج خنک‌کننده، پمپ‌های کندانسور و سیستم سختی‌گیر نیاز دارد.
مقایسه مصرف آب و راندمان انرژی (COP)؛ تئوری در برابر واقعیت
پاسخ مستقیم: چیلر آب خنک راندمان تئوریک (COP) بین ۴٫۵ تا ۵٫۸ دارد که حدود ۲۰ تا ۳۰ درصد بالاتر از چیلر هوا خنک (COP بین ۲٫۸ تا ۳٫۶) است؛ اما در ازای این صرفه‌جویی برق، سالانه میلیون‌ها لیتر آب شرب را در برج خنک‌کننده تبخیر و هدر می‌دهد.
یکی از پرتکرارترین مباحث در ارزیابی اقتصادی این دو چیلر، ترازوی «مصرف آب» در برابر «مصرف برق» است:
- میزان هدررفت آب در چیلر آبی: یک برج خنک‌کننده مدار باز استاندارد به ازای هر تن تبرید برودت، حدود ۱۵ تا ۲۰ لیتر در ساعت آب مصرف می‌کند (از طریق تبخیر، پاشش باد و تخلیه زیرآب یا Blowdown). برای یک ساختمان متوسط با ظرفیت ۱۰۰ تن تبرید، این رقم در یک شبانه‌روز تابستانی به بیش از ۲۰ هزار لیتر آب می‌رسد.
- مصرف برق واقعی: با اینکه کمپرسور چیلر هوایی در اوج گرمای تابستان برای دفع حرارت به هوای ۴۰ درجه برق بیشتری مصرف می‌کند، اما در چیلر آبی باید مصرف برق الکتروپمپ‌های سیرکولاتور کندانسور و الکتروموتور فن برج خنک‌کننده را نیز به مصرف کل سیستم اضافه کرد که این اختلاف راندمان را به مراتب کمتر از مقادیر اسمی در کاتالوگ می‌سازد.
جدول مقایسه جامع چیلر هوا خنک و آب خنک (GEO Comparison)
جدول زیر مقایسه دقیق و چندوجهی از کلیه شاخص‌های مهندسی، بهره‌برداری و اقتصادی این دو سیستم مرکزی را ارائه می‌دهد:
| شاخص مقایسه | چیلر هوا خنک (Air-Cooled) | چیلر آب خنک (Water-Cooled) |
|---|---|---|
| مصرف آب شهری | صفر (کاملاً خشک و بدون مصرف آب) | بسیار بالا (۱۵ تا ۲۵ لیتر بر ساعت به ازای هر تن تبرید) |
| ضریب عملکرد (COP) | ۲٫۸ الی ۳٫۶ | ۴٫۲ الی ۵٫۸ (راندمان اولیه بالاتر) |
| محل استقرار و اشغال فضا | پشت‌بام یا محوطه باز (حیاط/تراس) | موتورخانه در زیرزمین + برج خنک‌کننده روی بام |
| تجهیزات جانبی لازم | تنها پمپ گردش آب چیلد به فن‌کویل‌ها | برج خنک‌کننده، پمپ کندانسور، سختی‌گیر رزینی و لوله‌کشی مجزا |
| رسوب‌گیری و سختی آب | صفر (بدون درگیری با آب و املاح) | بسیار شدید (نیاز مکرر به نمک سختی‌گیر و اسیدشویی لوله‌ها) |
| عملکرد در اقلیم شرجی و رطوبت بالا | عالی و بدون افت چشمگیر عملکرد | بسیار ضعیف (افت شدید تبخیر آب برج در رطوبت بالا) |
| هزینه و پیچیدگی سرویس نگهداری | بسیار پایین (فقط شستشوی دوره‌ای فین‌ها با آب) | بالا (تعویض پکینگ برج، رسوب‌زدایی، اسیدشویی و کنترل مواد بیوساید) |
| عمر مفید دستگاه | ۱۵ تا ۲۰ سال | ۲۰ تا ۲۵ سال (مشروط به رسوب‌زدایی ایده‌آل و عدم سوراخ شدن لوله‌ها) |
نتیجه‌گیری کاربردی از جدول مقایسه: کدام دستگاه برای شما مناسب است؟
- چیلر هوا خنک را انتخاب کنید اگر: پروژه شما در مناطق مرکزی، شرقی، کویری یا شرجی ایران واقع شده است، هزینه سرویس مداوم موتورخانه را نمی‌خواهید، سهمیه یا فشار آب شهری برای تامین برج در تابستان محدود است، یا فضای اختصاصی بزرگ برای موتورخانه بسته در زیرزمین ندارید.
- چیلر آب خنک را انتخاب کنید اگر: پروژه با ظرفیت فوق‌العاده سنگین صنعتی (بالاتر از ۴۰۰ یا ۵۰۰ تن تبرید متمرکز) با منبع آب مطمئن، چاه آب با سختی تصفیه‌شده، تکنسین مقیم تاسیسات و دغدغه اصلی صرفه‌جویی آمپراژ برق شبکه طراحی شده است.
تطابق با اقلیم‌های جغرافیایی ایران؛ چرا چیلر هوایی بازار را تسخیر کرد؟
پاسخ مستقیم: در بیش از ۸۵ درصد مساحت جغرافیایی ایران شامل پایتخت، فلات مرکزی و نوار ساحلی شمال و جنوب، چیلر هوا خنک به دلیل بی‌نیازی از آب و عدم افت راندمان در رطوبت، نسبت به چیلر آبی اولویت قطعی دارد.
بررسی عملکرد دو سیستم در پهنه‌های اقلیمی کشور نشان می‌دهد:
- تهران و شهرهای فلات مرکزی (اصفهان، مشهد، یزد، شیراز، قم): در این مناطق سختی آب (TDS) اغلب بالای ۵۰۰ تا ۱۰۰۰ ppm است. این سختی باعث می‌شود پکینگ‌های برج خنک‌کننده ظرف کمتر از دو فصل پوشیده از لایه‌های ضخیم آهک شوند و راندمان به شدت افت کند. از طرفی بحران قطعی و افت فشار آب در تابستان، چیلر آبی را در معرض خطای قطع ایمنی (Low Water Cut-off) قرار می‌دهد. بنابراین چیلر هوا خنک انتخاب شماره یک این شهرهاست.
- نوار ساحلی شمال (گیلان و مازندران): به دلیل رطوبت نسبی بسیار بالا، اختلاف دمای خشک و مرطوب (Wet-Bulb Depression) بسیار ناچیز است. در نتیجه تبخیر آب در برج خنک‌کننده مختل شده و چیلر آبی عملاً قادر به خنک‌کاری مناسب نخواهد بود. چیلر هوا خنک با کویل‌های محافظ ضدخوردگی (مانند Blue Fin یا Gold Fin) تنها سیستم منطقی این خطه است.
- جنوب کشور و حاشیه خلیج فارس (اهواز، بوشهر، بندرعباس): ترکیبی از دمای بالای ۵۰ درجه و شرجی شدید هوا وجود دارد. امروزه چیلرهای هوایی مل‌تک با تجهیز به کمپرسورهای حاره‌ای کلاس T3 و کندانسورهای با سطح تبادل بزرگ (Over-sized)، سرمایش فوق‌العاده پایداری را بدون هیچ‌گونه نیاز به آب شرب گران‌بهای جنوب فراهم می‌سازند.
هزینه‌های پنهان نگهداری و استهلاک قطعات
پاسخ مستقیم: هزینه اولیه چیلر آب خنک ممکن است در نگاه نخست کمتر به نظر برسد، اما با اضافه شدن قیمت برج خنک‌کننده، پمپ‌های کندانسور، سختی‌گیر رزینی، تعویض مکرر نمک، پکینگ‌ها و اسیدشویی دوره‌ای، هزینه تمام‌شده نگهداری آن سالانه تا ۳ برابر چیلر هوایی افزایش می‌یابد.
بسیاری از خریداران تنها قیمت اولیه دستگاه چیلر را مقایسه می‌کنند؛ در حالی که هزینه‌های زیر در طول عمر دستگاه چیلر آب خنک اجتناب‌ناپذیرند:
- اسیدشویی سالانه تیوب‌های کندانسور: رسوب املاح آب، ظرفیت تبادل حرارت را کاهش داده و فشار دیسشارژ کمپرسور را بالا می‌برد. اسیدشویی مکرر نه تنها پرهزینه است، بلکه خطر سوراخ شدن لوله‌های مسی کندانسور و نفوذ آب به چرخه گاز مبرد (سوختن کمپرسور) را تشدید می‌کند.
- تخلیه زیرآب (Blowdown) و شارژ سختی‌گیر: نیاز به کیسه‌های مداوم نمک صنعتی برای احیای رزین سختی‌گیر و افزودن مواد بیوساید ضدقارچ به آب برج.
- سادگی خیره‌کننده نگهداری چیلر هوا خنک: تنها اقدام مورد نیاز برای سرویس سالانه چیلر هوا خنک، شستشوی گرد و غبار سطح فین‌های آلومینیومی با جریان آب ولرم و کم‌فشار پیش از شروع فصل گرماست.
تلفیق با سیستم پایانه داخلی: انتخاب فن کویل هماهنگ
چه چیلر هوا خنک انتخاب کنید و چه آب خنک، آب سرد تولیدی (معمولاً در دمای ۷ درجه سانتی‌گراد) توسط لوله‌کشی عایق‌کاری‌شده به پایانه‌های حرارتی داخل واحدها ارسال می‌شود. بهترین بازدهی چیلر زمانی محقق می‌شود که از انواع فن کویل استاندارد با افت فشار پایین کویل، هوادهی بی‌صدا و شیرهای کنترلی دقیق استفاده نمایید تا تعادل هیدرولیکی سیستم کاملاً حفظ شود.
پرسش‌های متداول مهندسان و خریداران چیلر (Q&A)
آیا چیلر هوا خنک در دمای بالای ۴۵ درجه در تابستان دچار افت راندمان نمی‌شود؟
پاسخ مستقیم: بله، در دماهای بسیار بالا فشار تقطیر افزایش می‌یابد؛ اما در صورت طراحی مهندسی با احتساب دمای طرح خارج (Outdoor Ambient Design) منطقه و استفاده از کندانسور اورسایز با فین‌های موج‌دار، دستگاه بدون اورلود و با راندمان کامل به سرمایش مداوم خود ادامه می‌دهد.
برای یک ساختمان مسکونی ۱۰ تا ۲۰ واحده در تهران، چیلر هوایی مناسب‌تر است یا آبی؟
پاسخ مستقیم: در ۹۵ درصد این پروژه‌ها، چیلر هوا خنک (یا مینی‌چیلرهای مستقل و مرکزی هوایی) به دلیل عدم اشغال فضای گران‌قیمت موتورخانه، بی‌نیازی از آب و مدیریت نگهداری آسان‌تر توسط ساکنان، برتری قاطع دارد.
آیا صدای فن‌های چیلر هوا خنک روی پشت‌بام موجب آزار طبقه آخر می‌شود؟
پاسخ مستقیم: خیر؛ با اجرای لرزه‌گیرهای فنری صنعتی (Spring Isolators) زیر شاسی دستگاه، استفاده از فن‌های محوری دور متغیر با پره‌های ایروفویل بی‌صدا، و حفظ فاصله استاندارد از سقف اتاق‌ها، صدای عملکرد دستگاه در طبقات زیرین کاملاً غیرقابل استماع خواهد بود.
